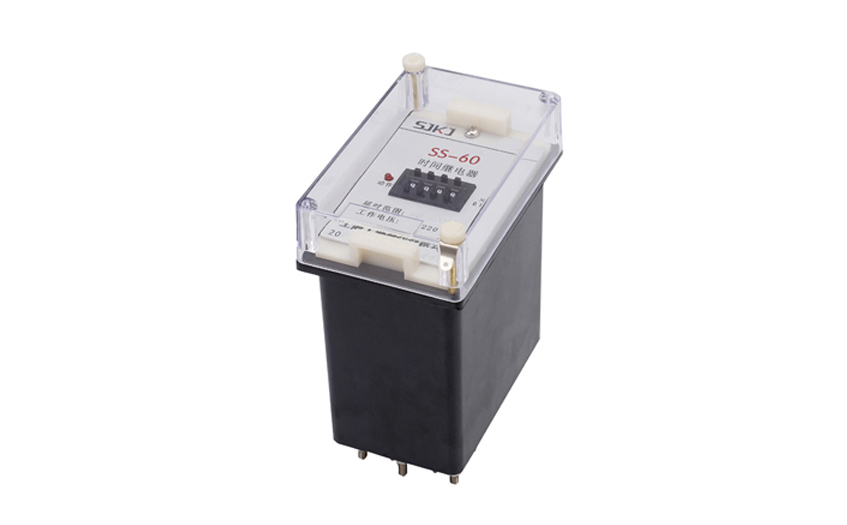

SS-60時間繼電器概述

SS-60時間繼電器主要用于各種交流回路中, 使被控制元件達到所需的延時,特別適用于各種要求延時精度高、功制、的自動化設備中。

SS-60時間繼電器主要技術參數

·額定電壓:交流50HZ,220V、127V、110V、100V。

·延時整定范圍:0.1 ~ 99.9s, 1 ~ 999M。

·觸點形式: 一延時轉換。

·一致性:不大于1%。

·功率消耗:不大于3.5W。

·觸點容量:在電壓不超過250V,電流不越過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。觸點在上述規定的負荷條件下,產品能可靠動作及返回5x10⁴次。輸出觸點長期允許接通電流為5A。

·介質強度:產品各導電端子連在一起,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

SS-60時間繼電器內部接線及外引接線圖(背視圖)

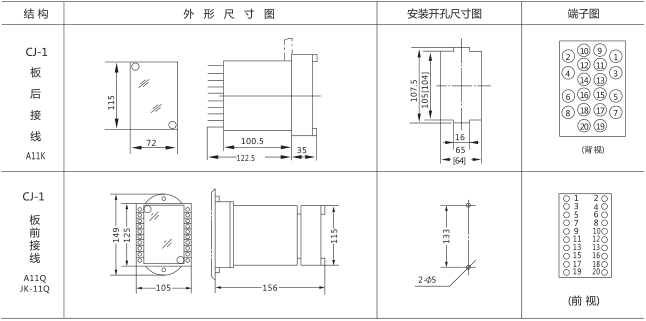

SS-60時間繼電器外形及開孔尺寸
